利達LD5503EN氣體滅火控制器接線圖
來源：消防維修 時間：2020-09-23 17:33:42
利達LD5503EN氣體滅火控制器接線圖

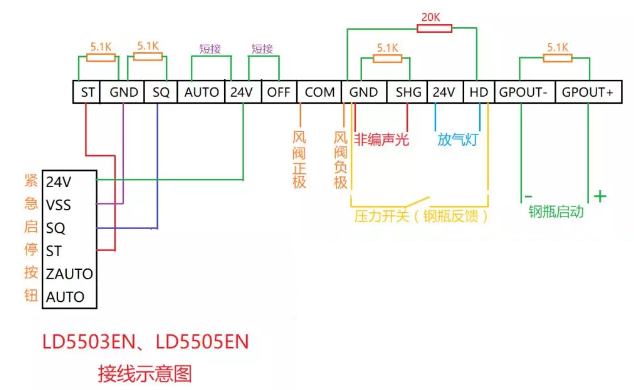

LD5503EN氣體滅火控制器接線圖：
接線說明：
1、鋼瓶4根線。啟動接GPOUT+、GPOUT-，并接5.1KΩ電阻；反饋接HD、GND，并接20KΩ電阻。
2、聲光2根線。接SHG、GND，并接5.1KΩ電阻。
3、放氣指示燈2根線。接24V、HD。
4、風閥2根線。風閥正極接COM，24V與OFF短接；風閥負極接GND。
5、緊急啟停按鈕4根線。24V、VSS、SQ、ST對應接氣體滅火控制器的24V、GND、SQ、ST端子，氣體滅火控制器的SQ、GND并接5.1KΩ電阻，ST、GND并接5.1KΩ電阻。
LD5503EN氣體滅火控制器接線圖：
接線說明：
1、鋼瓶4根線。啟動接GPOUT+、GPOUT-，并接5.1KΩ電阻；反饋接HD、GND，并接20KΩ電阻。
2、聲光2根線。接SHG、GND，并接5.1KΩ電阻。
3、放氣指示燈2根線。接24V、HD。
4、風閥2根線。風閥正極接COM，24V與OFF短接；風閥負極接GND。
5、緊急啟停按鈕4根線。24V、VSS、SQ、ST對應接氣體滅火控制器的24V、GND、SQ、ST端子，氣體滅火控制器的SQ、GND并接5.1KΩ電阻，ST、GND并接5.1KΩ電阻。
